在同一个模型中，图纸数量很多，需要多个人同时处理图纸，有些公司要求在每张图纸的图签里表示实际对应的制图人、校对人、审核人，且必须是手写签名。
本文以“制图人”为例，分享如何实现自动添加图纸对应的手写签名。
1、准备手写签名图片
支持的图片格式：.bmp .jpeg .jpg .png .tif .tiff
2、在模板编辑器中添加图片路径
将签名文件放到自己定义的任意文件夹里，比如：C:\TeklaStructuresModels\FIRM\签名\

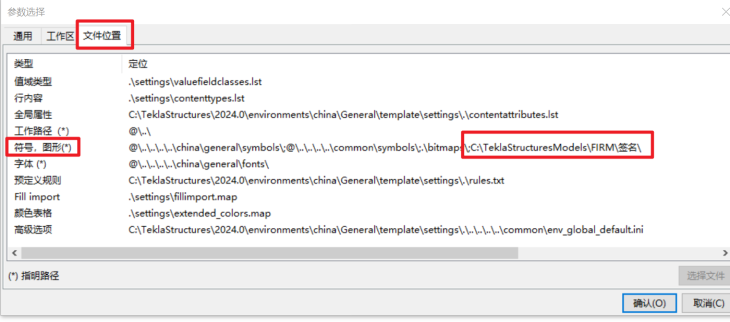

打开模板编辑器，选项栏—参数—文件位置中，将此文件夹路径添加到符号图形中，然后重启模板编辑器。
注意，路径用绝对路径，路径之间用 ; （英文的分号）隔开，而且路径最后要有 \
3、将签名图片添加到图签模板
模板编辑器打开用到的图签模板，并添加图片。

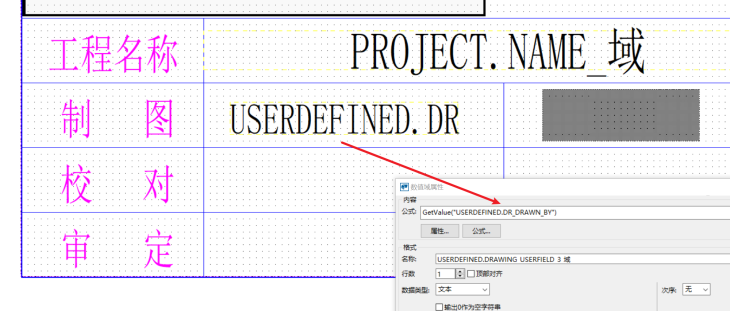

示例中是读取图纸用户自定义属性中的“制图人”，再加上”.png“后缀，得到其对应的手写签名文件。

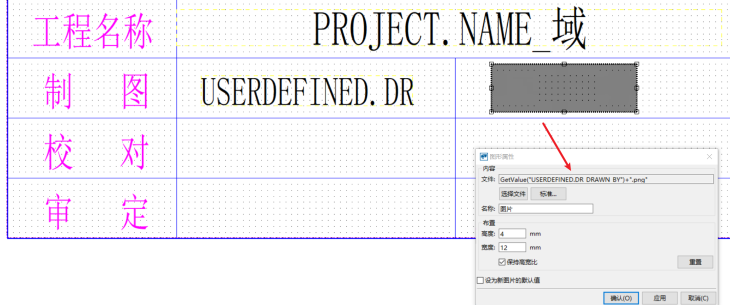

设置图片的内容为：GetValue("USERDEFINED.DR_DRAWN_BY")+".png"
4、在env_China.ini文件夹中添加图片路径

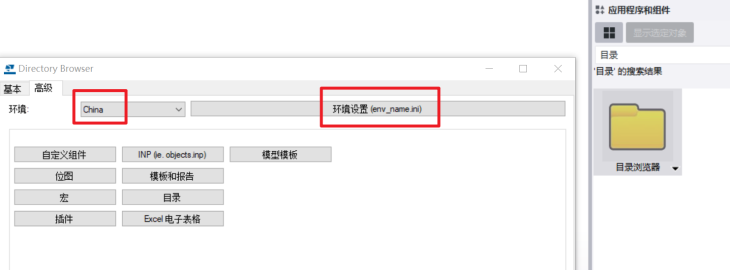

应用程序和组件中，搜索”目录浏览器“，双击打开。
选择当前模型用到的China环境，打开env_China.ini文件。

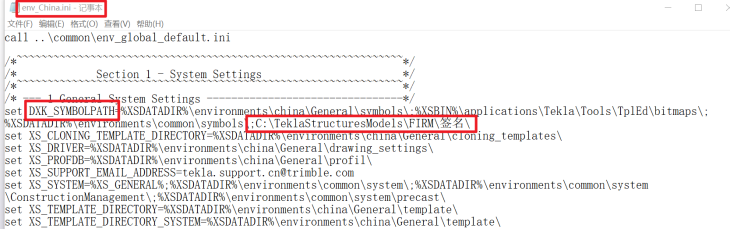

在文件中，DXK_SYMBOLPATH高级选项后面添加签名图片路径，保存文件。重启Tekla软件。
5、图纸签名自动更新
当不同的图纸设置为不同的制图人时，模板将自动读取对应的签名图片文件（制图人填入值+”.png“）。

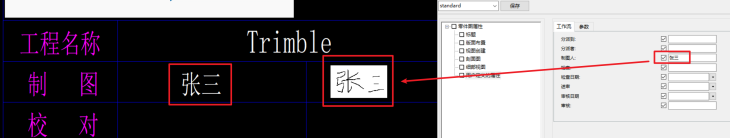

制图人为张三时，图签显示如下：

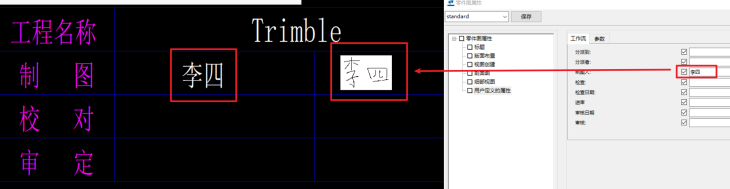

制图人为李四时，图签显示如下：
注意：
如果添加图片路径之后升级安装了新的服务包，比如从Tekla 202x Service Pack 3 升级到Service Pack 8， 需要再做一遍步骤4。
