变量公式中的函数

您可以使用函数计算参数化变量的值。变量公式总是以等号 (=) 开头。

更多信息请参阅 使用参数变量设置对象属性。

全部展开全部折叠

算术运算符

使用算术运算符合并那些返回数值的表达式。

运算符

描述

说明

+

加法

也用于创建参数字符串。

-

减法

*

乘法

乘法比除法快。

=D1*0.5 比 =D1/2 快

/

除法

逻辑和比较运算符

在 if 语句中使用逻辑运算符和比较运算符。您可以使用 if-then-else 语句测试条件，并根据结果设置值。

例如:

=if (D1>200) then 20 else 10 endif

您可以在 if 语句中使用以下运算符：

运算符

描述

示例

==

两侧相等

!=

双方不相等

<

左边较小

<=

左侧较小或相等

>

右侧较小

>=

右侧较小或相等

&&

逻辑与

两个条件都必须成立

=if (D1==200 && D2<40) then 6 else 0 endif

如果 D1 为 200 且 D2 小于 40，则结果为 6，否则为 0。

||

逻辑或

只有一个条件必须为真

=if (D1==200 || D2<40) then 6 else 0 endif

如果 D1 为 200 或 D2 小于 40，则结果为 6，否则为 0。

参考函数

使用参考函数可以引用另一个对象的属性，例如，次零件的板厚度。Tekla Structures 在系统级别引用对象，因此如果对象属性发生更改，参考函数值也会随之更改。

函数

描述

示例

fTpl("template attribute", "object GUID")

返回具有指定对象 GUID 的对象的模板属性值。

=fTpl("WEIGHT","ID50B8559A-0000-010B-3133-353432373038")

返回 GUID 为 ID50B8559A-0000-010B-3133-353432373038 的对象的重量。

fP("user-defined attribute", "object GUID")

返回具有指定对象 GUID 的对象的用户定义的属性值。

=fP("comment", "ID50B8559A-0000-010B-3133-353432373038")

返回 GUID 为 ID50B8559A-0000-010B-3133-353432373038 的对象的用户定义的属性评注。

fValueOf("parameter")

返回参数的值。

如果等式为 =P2+"*"+P3，则结果为 P2*P3

对于 =fValueOf("P2")+"*"+fValueOf("P3")，其中 P2=780，P3=480，结果为 780*480

fRebarCatalogValue(BarGrade, BarSize, Usage, FieldName)

返回对象的钢筋目录值。

Usage 可以是 2 ("Tie") 或 1 ("Main")。

FieldName 必须是以下之一：

  • 0 NominalDiameter

  • 1 ActualDiameter

  • 2 Weight

  • 3 MinRadius

  • 4 Hook1Radius

  • 5 Hook1Angle

  • 6 Hook1Length

  • 7 HookRadius

  • 8 Hook2Angle

  • 9 Hook2Length

  • 10 Hook3Radius

  • 11 Hook3Angl

  • 12 Hook3Length

  • 13 Area

fRebarCatalogValue("A500HW", "10", 1, 2)

返回钢筋等级为 A500HW 的对象的尺寸、用法和重量。

ASCII 文件作为参考函数

您可以参考 ASCII 文件来获取数据。 Tekla Structures 按以下顺序搜索文件：

  1. 模型文件夹

  2. ..<model folder>\CustomComponentDialogFiles

  3. 项目文件夹 (XS_PROJECT)

  4. 公司文件夹 (XS_FIRM)

  5. 系统文件夹 (XS_SYSTEM)

  6. 配置文件数据库文件夹 (XS_PROFDB)

  7. <model folder>\cr （冷轧部件）

使用的参数是：文件名、行的键值、列号、分隔符、允许空列。读取文件的格式如下：

fVF("filename", "key_value_of_row", column_number, "separator(s)", FALSE)

  • 某行的键值：用于选择文件中的行的唯一键值字符串。搜索区分大小写。该字符串不能包含空格、制表符或任何指定的分隔符。

  • 列号：从 1 开始的索引，用于从所选行中选择值。索引 1 对应于键值。

  • 分隔符：可选参数。分隔符由一个或多个用于分隔数据的字符组成。默认分隔符是空格和制表符。

    指定的字符序列将被解释为一组字符，每个字符被视为单独的分隔符，而不是一个组。使用“\t”来表示制表符。例如，“ \t”表示空格和制表符将被视为分隔符，“,.;”表示逗号、点和分号将被视为分隔符。

  • 允许空列：可选参数。允许空列的默认值是 FALSE。

    如果设置为 TRUE，则解析该函数时将考虑文件行中的空条目。如果缺失或设置为 FALSE，则删除空条目。

示例

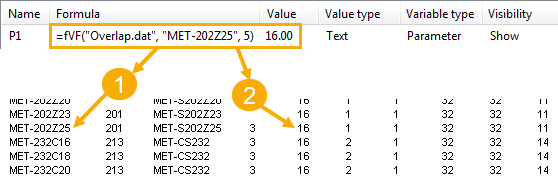

=fVF("Overlap.dat", "MET-202Z25", 5) 函数位于变量对话框的公式框中。函数从 Overlap.dat 文件，为截面 MET-202Z25 获取值 16.0。

  1. 行的键值 (MET-202Z25)

  2. 列编号 (5)

有关更多信息，请参阅 如何从自定义组件中的文本文件读取数据 支持文章。

数学函数

使用数学函数可以创建更复杂的数学表达式。

函数

描述

示例

fabs（参数）

返回参数的绝对值

=fabs(D1) 返回 15

如果 D1 = -15

exp(幂)

返回 e 的幂

e 是欧拉数。

=exp(D1) 返回 7.39

如果 D1 = 2

ln(参数)

返回参数的自然对数（底数 e）

=ln(P2) 返回 2.71

如果 P2 = 15

log（参数）

返回参数的对数（底数为 10）

=log(D1) 返回 2

如果 D1=100

sqrt(参数)

返回参数的平方根

=sqrt(D1) 返回 4

如果 D1 = 16

mod(被除数，除数)

返回除法的模数

=mod(D1, 5) 返回 1

如果 D1 = 16

pow(基数，幂)

返回底数的指定幂

=pow(D1, D2) 返回 9

如果 D1 = 3 且 D2 = 2

hypot(边 1,边 2)

返回斜边

(1):边 1

(2):斜边

(3):边 2

=hypot(D1, D2) 返回 5

如果 D1 = 3 且 D2 = 4

n!(参数)

返回参数的阶乘

=n!(P2) 返回 24

如果 P2 = 4

(1*2*3*4)

round(参数，精度)

返回四舍五入到指定精度的参数

=round(P1, 0.1) 返回 10.600

如果 P1 = 10.567

PI

返回 π 的值精确到小数点后 31 位

=PI 返回 3.1415926535897932384626433832795

统计函数

使用统计函数计算和、平均数以及舍入值。

函数

描述

示例（P1 = 1.4 P2 = 2.3）

ceil()

返回大于或等于参数的最小整数

=ceil(P1) 返回 2

floor()

返回小于或等于参数的最大整数

=floor(P1) 返回 1

min()

返回最小的参数

=min(P1, P2) 返回 1.4

max()

返回最大参数

=max(P1, P2) 返回 2.3

sum()

参数总和

=sum(P1, P2) 返回 3.7

sqsum()

参数平方和：(参数 1)2 + (参数 2)2

=sqsum(P1, P2) 返回 7.25

ave()

参数的平均值

=ave(P1, P2) 返回 1.85

sqave()

平方参数的平均值

=sqave(P1, P2) 返回 3.625

示例：Ceil 和 floor 统计函数

在此示例中，您有以下参数变量：

  • 梁长：P1 = 3500

  • 柱间距：P2 = 450

P1 / P2 = 7.7778

可以使用 ceil 和 floor 统计函数舍入值，然后使用舍入后的值作为梁支柱数：

  • =ceil(P1/P2) 返回 8

  • =floor(P1/P2) 返回 7

数据类型转换函数

使用数据类型转换函数可以将值转换为其他数据类型。转换函数在三种支持的数据类型之间执行转换：整数、双精度数和字符串。

函数

描述

示例

int()

将数据转换为整数

对计算截面尺寸尤为有用：

=int(100.0132222000) 如果在 选项 对话框中将小数设置为 0，则返回 100

double()

将数据转换为双精度数

string()

将数据转换为字符串

imp()

转换英制单位

在计算中使用此函数而不使用英制单位。不能直接在计算中使用英制单位。

对于以下示例，在 选项 对话框中，长度单位设置为 mm，小数位数设置为 2。

=imp(1,1,1,2) 意味着 1 英尺 1 1/2 英寸会返回 342.90 mm

=imp(1,1,2) 意味着 1 1/2 英寸会返回 38.10 mm

=imp(1,2) 意味着 1/2 英寸会返回 12.70 mm

=imp(1) 意味着 1 英寸会返回 25.40 mm

=3’/3" 不可能，但 =imp(36)/imp(3) 是可以的

vwu(value, unit)

转换长度值和角度值。可用单位有：

  • "ft" ("feet", "foot")

  • "in" ("inch", "inches")

  • "m"

  • "cm"

  • "mm"

  • "rad"

  • "deg"

=vwu(4.0,"in") 如果在 选项 对话框中将长度单位设置为毫米并将小数位数设置为 2，则返回 101.60 毫米

=vwu(2.0,"rad") 如果在 选项 对话框中将角度设置为度，并将小数设置为 2，则返回 114.59 度

请注意，Tekla Structures 会自动用角度乘以 PI/180，将其从度数转换为弧度。

为了确保正确计算角度，请使用 vwu("rad") 将弧度转换为度数。这允许 Tekla Structures 在计算过程中将它们转换回弧度。

注：

单位取决于文件菜单 > 设置 > 选项 > 单位和精度中的设置。

字符串运算

使用字符串运算可以操作字符串。在变量公式中，字符串必须位于引号内。

运算

描述

示例 (P1 = "PL100*10")

match(parameter1, parameter2)

如果参数相等则返回 1，否则返回 0。

您也可以在 match 函数中使用通配符 *、? 和 [ ]。

=match(P1, "PL100*10") 返回 1

接受以 PFC 开头的所有截面：=match(P4, "PFC*")

接受以 PFC 开头并且高度以 2、3、4 或 5 开头的截面：=match(P4, "PFC[2345]*")

接受以 PFC 开头、高度为 200、300、400 或 500 并且宽度以 7 开头的截面：=match(P4, "PFC[2345]00?7*")

length(parameter)

返回参数中的字符数。

=length(P1) 返回 8

find(parameter, string)

返回指定字符串的次序编号（从零开始），如果从参数中未找到指定字符串，则返回 -1。

=find(P1, "*") 返回 5

getat(parameter, n)

返回参数中的第 n 个（从零开始）字符。

=getat(P1, 1) 返回“L”

setat(parameter, n, character)

将参数中的第 n 个（从零开始）字符设置为指定字符。

=setat(P1, 0, "B") 返回“BL100*10”

mid(string, n, x)

返回从第 n 个（从零开始）字符开始的字符串的 x 个字符。如果不设置最后一个参数 (x)，则返回字符串的最后部分。

=mid(P1,2,3) 返回“100”

reverse(string)

反转给定字符串。

=reverse(P1) 返回“01*001LP”

示例 1

要用两个变量 P2 = 100 和 P3 = 10 定义截面尺寸 PL100*10，应输入以下公式：

="PL"+P2+"*"+P3

示例 2

Tekla Structures 将螺栓间距作为字符串处理。要定义螺栓间距，应将值类型设置为距离列表并输入如下所示的公式：

=P1+" "+P2

如果 P1 = 100（长度）且 P2 = 200（长度），则结果将为 100 200。

三角函数

使用三角函数计算角度。

注：

在变量公式中使用三角函数时，需要包含前缀来定义单位。如果不包含前缀，Tekla Structures 使用弧度作为默认单位。

  • d 表示度。例如 sin(d180)。

  • R 是弧度（默认）。例如， sin(r3.14) 或 sin(3.14)

函数

描述

示例

sin()

返回正弦值

=sin(d45) 返回 0.71

余弦()

返回余弦值

=cos(d45) 返回 0.71

tan()

返回正切值

=tan(d45) 返回 1.00

asin()

sin() 的反函数，返回以弧度为单位的值

=asin(1) 返回 1.571 rad

acos()

cos() 的反函数，返回以弧度为单位的值

=acos(1) 返回 0 rad

atan()

tan() 的反函数，返回以弧度为单位的值

=atan(1) 返回 0.785 rad

sinh()函数

返回双曲正弦值

=sinh(d45) 返回 0.87

cosh()

返回双曲余弦值

=cosh(d45) 返回 1.32

tanh()

返回双曲正切值

=tanh(d45) 返回 0.66

atan2()

返回以两个数字的商为正切的角度。返回弧度值

=atan2(1,3) 返回 0.32

市售尺寸函数

在自定义组件中使用市售尺寸函数，可以从可用市售尺寸中选择合适的板尺寸（通常为板厚度）。例如，板的厚度应与梁的腹板匹配。

函数

描述

示例

fMarketSize(材料, 厚度, 外加步长)

根据指定的厚度返回 marketsize.dat 文件中的材料可用的下一个市售尺寸。

文件必须位于 ..\environments\your_environment\profil 文件夹或系统文件夹中。

对于外加步长，请输入一个数字定义下一个尺寸的增量（默认值为 0）。

=fMarketSize("S235JR", 10, 0)

示例

在此示例中，您在 marketsize.dat 中具有以下数据：

S235JR,6,9,12,16,19,22
SS400,1.6,2.3,3.2,4.5,6,9,12,16,19,22,25,28,32,38
DEFAULT,6,9,12,16,19,22,25,28,32,38

行中的第一项是材料等级，随后是可用板厚度（以毫米为单位）。DEFAULT 行则列出了所有其他材料等级可用的厚度。

使用以上数据，函数 =fMarketSize("S235JR",10,0) 将返回 12，=fMarketSize("S235JR",10,1) 将返回 16（大一个尺寸）。

边框条件函数

使用边框条件函数可返回次梁相对于主零件（柱或梁）的歪斜、倾斜和斜面角度。

函数

描述

示例

fAD("skew", GUID)

返回具有给定 GUID 的次零件的歪斜角度。

=fAD("skew","ID50B8559A-0000-010B-3133-353432373038") 返回 45

ID50B8559A-0000-010B-3133-353432373038 是次零件的 GUID，该次零件与主零件之间呈 45 度角。

fAD("slope", GUID)

返回具有给定 GUID 的次零件的倾斜角度。

=fAD("slope","ID50B8559A-0000-010B-3133-353432373038")

fAD("cant", GUID)

返回具有给定 GUID 的旋转次零件的斜面角度。

=fAD("cant","ID50B8559A-0000-010B-3133-353432373038")

注：

  • 这些函数不返回正和负的倾斜/歪斜值。使用这些函数无法确定是向上还是向下倾斜以及向左还是向右歪斜。

  • 可返回的最大歪斜角度为 45 度。

  • Tekla Structures 计算二维角度，以便倾斜和歪斜彼此相隔离。例如，当计算倾斜角度时，不会考虑歪斜角度，这意味着，不论次零件是否围绕主零件旋转，倾斜角度值都不变。

    要找出包括歪斜的真正 3D 倾斜，您可以使用以下数学公式：

    TRUE_SLOPE = atan( tan(SLOPE) * cos(SKEW))

示例 1

倾斜和歪斜是相对于梁框架接合到柱中而言的。

梁到柱侧视图

梁到柱顶面视图

  1. 列

  2. 梁

  3. 斜面

  4. 歪斜

示例 2

如果使用两个梁，则倾斜实际上是梁框架接合到另一个梁中的水平歪斜，梁相对于主零件的垂直倾斜角度实际上是歪斜角度。

梁到梁侧视图

梁到梁顶面视图

  1. 歪斜

  2. 斜面
