此示例演示如何在自定义加劲肋细部对话框中添加说明性列表。为此，您可以使用自定义组件对话框编辑器，也可以手动编辑输入文件 (.inp)。
在此示例的开始，该对话框具有一个如下所示的文本框，您需要知道控制加劲肋板创建的值（0 为左侧，1 为右侧，2 为两侧板）。
将文本框替换为更易于使用的列表：
使用对话框编辑器添加列表
使用控制创建哪些加劲肋板的所有必要变量创建自定义加劲肋细部。
在此示例中，该变量称为创建的板。
打开加劲肋对话框以进行编辑。
在模型中，选择自定义加劲肋细部。
右键单击并选择编辑自定义组件对话框。
检查控制板创建的参数变量的名称。
在对话框编辑器中，双击创建的板框。

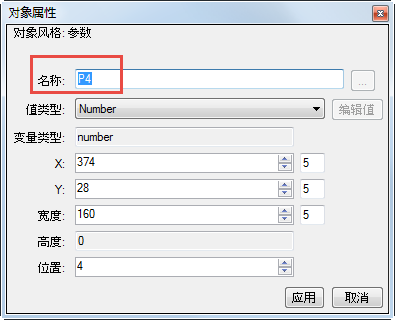

此时将打开对象属性对话框。
检查参数变量的名称。
在此示例中，该名称为 P4。
单击取消以关闭该对话框。
选择创建的板文本框，并单击删除。
单击插入 > 属性，以添加新的属性列表。
将属性列表拖动到创建的板标签旁边的合适位置。
选择该属性列表，然后单击修改 > 属性，以编辑其属性。
输入 P4 作为属性的名称。
现在，该属性列表已链接到控制板创建的参数变量。
单击编辑值以添加列表项。

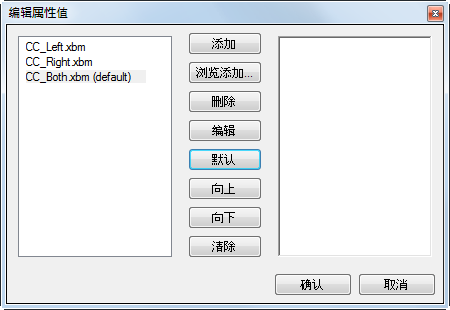

在编辑属性值对话框中，添加左侧板的图片。
单击浏览添加。
浏览合适的图片。
如果您要创建新的图像，请确保这些图像采用位图 (.bmp) 格式。请将图像保存在 ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps 文件夹中。
最大图像尺寸为 245x245 像素。
单击打开。
重复执行步骤 9 以添加右侧板的图片，然后添加两侧板的图片。
在编辑属性值对话框中，选择两侧板的图片，然后单击默认值以使该属性成为默认值。
单击确认。
在对象属性对话框中单击应用，然后单击取消以关闭该对话框。
在该对话框编辑器中，单击文件 > 保存以保存所做的更改。
关闭并重新打开模型以使更改生效。
通过编辑 .inp 文件添加列表
使用控制创建哪些加劲肋板的所有必要变量创建自定义加劲肋细部。
在此示例中，该变量称为创建的板。
在模型中，单击文件 > 打开模型文件夹以打开当前模型文件夹。
转到 \CustomComponentDialogFiles 文件夹。

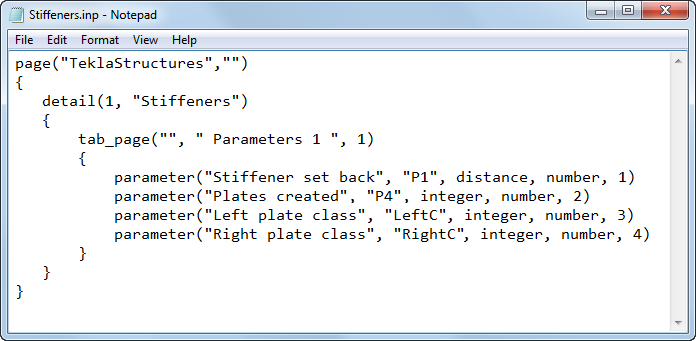

在文本编辑器中打开 .inp 文件。
删除以下行：

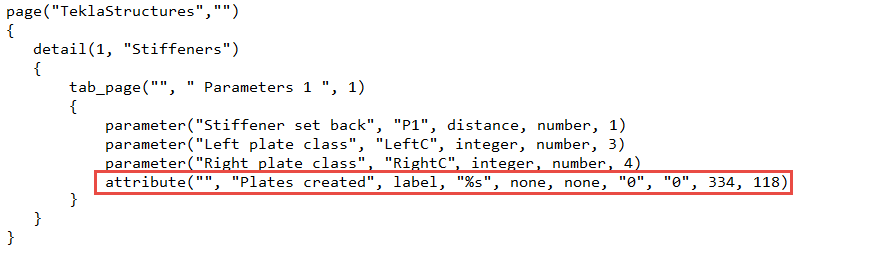

parameter("Plates created", "P4", integer, number, 2)使用以下设置添加新属性创建的板：

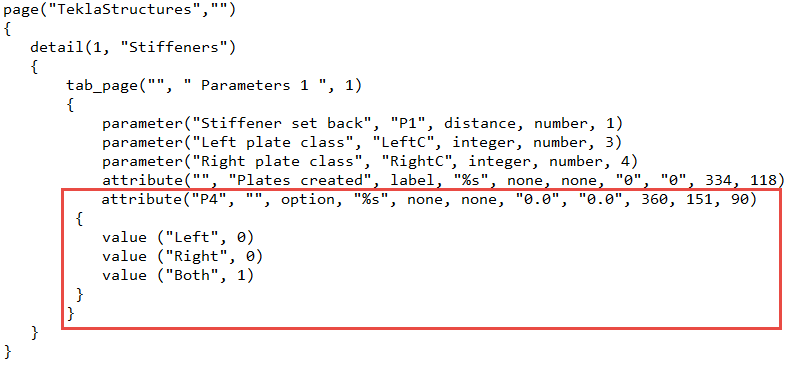

使用以下设置添加新属性 P4：

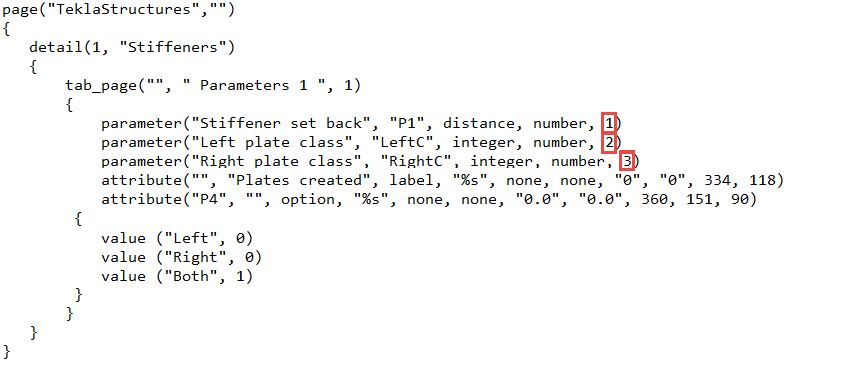

该列表现在包含三个选项，而两者是默认值。列表选项链接到控制加劲肋板的创建的变量 P4。
编辑行数，使对话框中的变量之间没有空行。
浏览要在对话框中使用的图片。
如果您要创建新的图像，请确保这些图像采用位图 (.bmp) 格式。请将图像保存在 ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps 文件夹中。
最大图像尺寸为 245x245 像素。
将选项文本替换为图像的实际文件名，但是使用文件扩展名 .xbm。
保存 .inp 文件。
关闭并重新打开模型以使更改生效。
